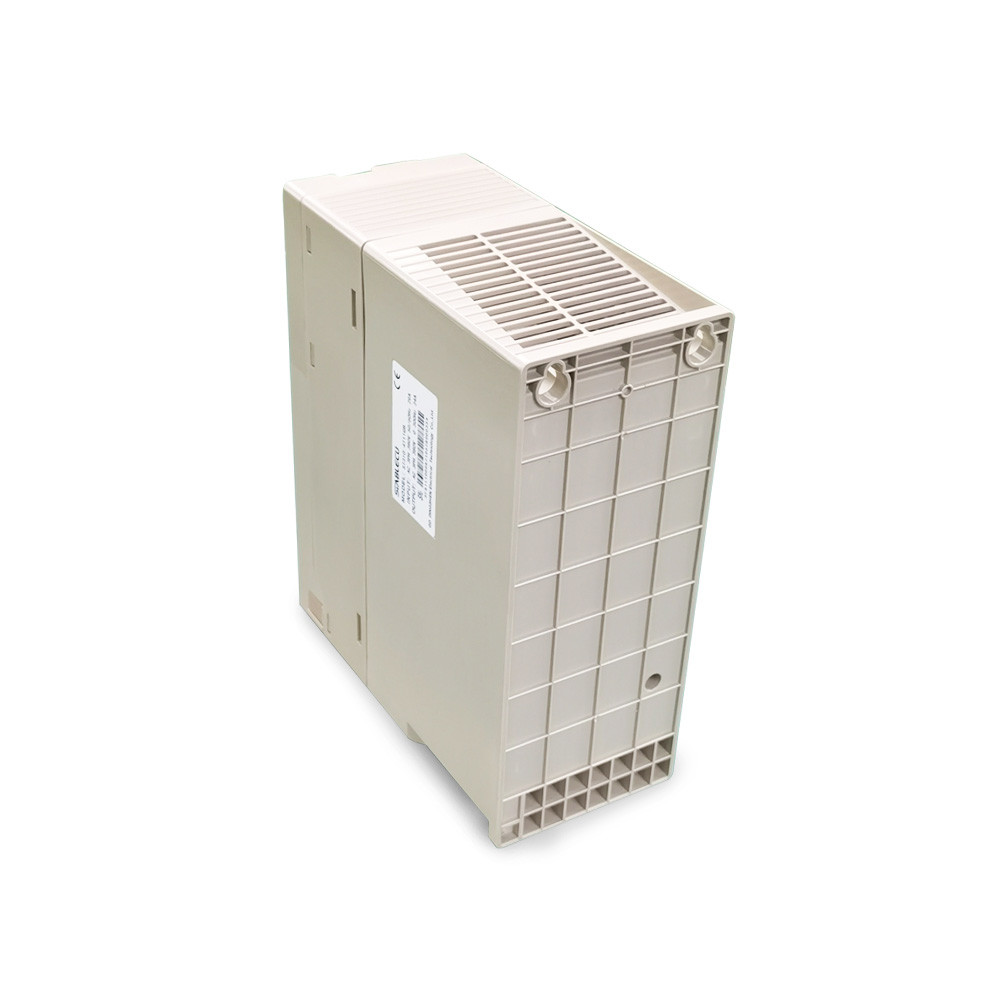

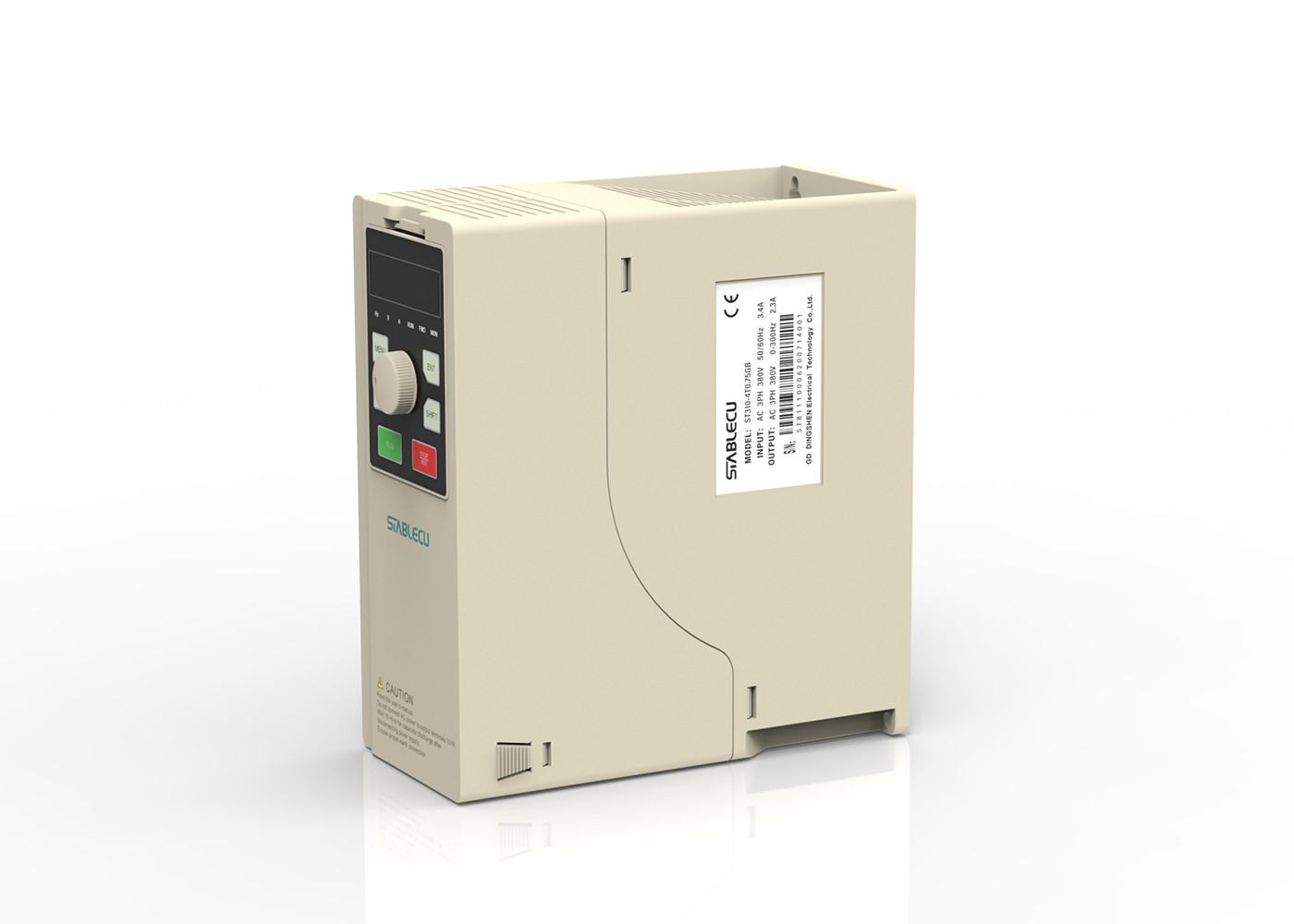

ST310 सीरीज वेक्टर फ्रीक्वेंसी इन्वर्टर 11KW 380V 50Hz 60Hz AC थ्री फेज ग्रे

St310 सीरीज 11KW 380V वेरिएबल इन्वर्टर 50Hz 60Hz AC थ्री फेज VFD VSD ग्रे

फ़्रिक्वेंसी कनवर्टर (वीएफडी) का परिचय

चर-आवृत्ति ड्राइव (VFD) एक शक्ति नियंत्रण उपकरण है जो मोटर की कार्यशील बिजली आपूर्ति की आवृत्ति को बदलकर एसी मोटर्स को नियंत्रित करने के लिए आवृत्ति रूपांतरण तकनीक और माइक्रोइलेक्ट्रॉनिक तकनीक का उपयोग करता है।इन्वर्टर मुख्य रूप से एक रेक्टिफायर (एसी से डीसी), फिल्टर, इन्वर्टर (डीसी से एसी), ब्रेक यूनिट, ड्राइव यूनिट, एक डिटेक्शन यूनिट और माइक्रो-प्रोसेसिंग यूनिट से बना होता है।आवश्यक बिजली आपूर्ति वोल्टेज प्रदान करने के लिए मोटर की वास्तविक जरूरतों के अनुसार, आउटपुट बिजली की आपूर्ति की वोल्टेज और आवृत्ति को समायोजित करने के लिए आंतरिक आईजीबीटी द्वारा इन्वर्टर, ताकि ऊर्जा-बचत, गति विनियमन के उद्देश्य को प्राप्त करने के अलावा, इन्वर्टर में बहुत सारे सुरक्षा कार्य होते हैं, जैसे कि ओवर-करंट, ओवर-वोल्टेज, ओवरलोड प्रोटेक्शन इत्यादि।

आवृत्ति इन्वर्टर की उत्पाद विशेषताएं

संरचनात्मक डिजाइन लाभ:
1. स्वतंत्र गर्मी अपव्यय वायु नलिका, एक तरफ, बाहरी धूल, तेल प्रदूषण, और अन्य प्रदूषण को आंतरिक रूप से प्रभावी ढंग से रोक सकती है, जिससे पीसीबी, घटकों और अन्य जंग शॉर्ट सर्किट दोष हो सकते हैं, दूसरी तरफ, बहुत अच्छा खेल सकते हैं गर्मी अपव्यय प्रभाव, उत्पादों को संक्षारक गैस के नुकसान को कम करना, उत्पाद स्थिरता में सुधार करना।
2. 4-परत सटीक पीसीबी बोर्ड और आईजीबीटी मॉड्यूल प्रौद्योगिकी की एक नई पीढ़ी का उपयोग करना, और ज्यादातर आईसी एकीकृत इलेक्ट्रॉनिक्स का उपयोग करना।
3. नई पीढ़ी के इन्वर्टर की मात्रा छोटी है, और वजन हल्का है, स्थापना स्थान की बचत, परिवहन लागत की बचत होती है।
सॉफ्टवेयर डिजाइन लाभ:
1. नवीनतम हाई-स्पीड टीआई डीएसपी चिप का चयन किया गया है, और स्वतंत्र बौद्धिक संपदा अधिकारों के साथ नियंत्रण सॉफ्टवेयर का उपयोग सॉफ्टवेयर और हार्डवेयर विशेषताओं को अधिकतम करने के लिए किया जाता है, जो मोटर को विभिन्न एप्लिकेशन वातावरण में स्थिर रूप से चलाता है।
2. नई तरंग-दर-लहर वर्तमान सीमित नियंत्रण एल्गोरिदम, वर्तमान और वोल्टेज नियंत्रण स्थिरता, विफलता मुक्त संचालन की सीमा स्थिति में आवृत्ति कनवर्टर सुनिश्चित करने के लिए।
3. मोटर फॉल्ट फ्री फास्ट स्टार्ट और स्टॉप सुनिश्चित करने के लिए बिल्कुल नया करंट, वोल्टेज, कंट्रोल एल्गोरिथम, प्लस यूनिक एक्साइटमेंट करंट कंट्रोल।
4. नया मोटर मॉडल, कम आवृत्ति मोटर चलने की गति स्थिर है, टोक़ बड़ा है, वर्तमान नियंत्रण सटीक है, कोई गलती नहीं है, उच्च आवृत्ति चलने वाली मोटर गति स्थिर है, वर्तमान छोटा है।
5. नया सॉफ्टवेयर स्पीड ट्रैकिंग एल्गोरिदम, वर्तमान ट्रैकिंग, वोल्टेज प्रभाव छोटा, सटीक ट्रैकिंग गति है।
6. आवृत्ति रूपांतरण के निम्न-तापमान वृद्धि की स्थिति के तहत विश्वसनीय संचालन सुनिश्चित करने के लिए वाहक आवृत्ति को आवृत्ति रूपांतरण तापमान और ऑपरेटिंग आवृत्ति के साथ स्वचालित रूप से समायोजित किया जा सकता है।
7. मानक मशीन की उच्चतम आवृत्ति 3000HZ है, जो बहुउद्देश्यीय प्रसंस्करण की आवश्यकताओं को पूरा कर सकती है, विभिन्न आवृत्ति स्विचिंग उपयोग का एहसास कर सकती है।
8. सुपर अधिभार क्षमता, 150% 60S, 180% 10S, 200% 0.5S
9. मोटर मापदंडों का डिफ़ॉल्ट एक सेट, मोटर मापदंडों के कई सेटों को अनुकूलित किया जा सकता है, विभिन्न प्रकार की मोटर चला सकता है।
10. गलती पैरामीटर रिकॉर्ड के चार गुना, गलती होने पर इन्वर्टर की विस्तृत स्थिति रिकॉर्ड करें, और इन्वर्टर के संचालन के दौरान अधिकतम वर्तमान, अधिकतम वोल्टेज और अधिकतम तापमान रिकॉर्ड करें, जो विश्लेषण और उपचार के बाद सुविधाजनक है दोष होता है।
11. पूर्ण मशीन सुरक्षा कार्य (ओवरकुरेंट और ओवरवॉल्टेज संरक्षण सहित, जमीन पर शॉर्ट सर्किट संरक्षण खत्म हो गया है, आईजीबीटी पास-थ्रू सुरक्षा, असामान्य वर्तमान पहचान के खिलाफ सुरक्षा, असामान्य सुरक्षा कार्यों में रिले पुल)।
12. परफेक्ट पावर प्रोटेक्शन फंक्शन (कंट्रोल बोर्ड टर्मिनल 24V, 10V, एनालॉग आउटपुट AO1 / AO2 पावर शॉर्ट सर्किट और ओवरलोड प्रोटेक्शन)
13. वाइड वोल्टेज डिज़ाइन: यूरोप, उत्तरी अमेरिका, भारत और अन्य 380-480V तीन-चरण ग्रिड आवश्यकताओं सहित अंतरराष्ट्रीय मानकों को पूरा करें।
हार्डवेयर डिजाइन लाभ:
1. पैनल घुंडी एन्कोडर घुंडी, उच्च गति परिशुद्धता, स्थिर गति, लंबी सेवा जीवन को गोद लेती है।
2. ऑपरेशन पैनल नवीनतम डिजाइन विचार को अपनाता है, जो डिस्सेप्लर और इंस्टॉलेशन को अधिक सुविधाजनक और विश्वसनीय बनाता है।
3. नियंत्रण बोर्ड और ऑपरेशन पैनल को जोड़ने के लिए मानक नेटवर्क पोर्ट का उपयोग किया जाता है।सिग्नल ट्रांसमिशन की गति अधिक है और दूरी लंबी है।
4. एक संचार पोर्ट 485, मोडबस प्रोटोकॉल, आरटीयू मोड का समर्थन करता है
5. गर्मी लंपटता प्रशंसक प्रभावी गर्मी लंपटता सुनिश्चित करने और पंखे के जीवन को लम्बा करने के लिए तापमान नियंत्रण को अपनाता है।
6. पंखा विभाजन हटाने योग्य है और इसे सीधे बाहर निकाला जा सकता है।उपयोगकर्ताओं के लिए दैनिक रखरखाव करना आसान है।इस प्रकार मशीन की सेवा जीवन का विस्तार।
7. लंबे जीवन और बड़ी हवा की मात्रा के साथ शीतलन प्रशंसक चुनें, आवृत्ति कनवर्टर के तापमान में वृद्धि को प्रभावी ढंग से कम करें, और उत्पादों के विश्वसनीय और स्थिर संचालन को सुनिश्चित करें।
8. वायरिंग टर्मिनल को पुल-आउट विभाजन के रूप में डिज़ाइन किया गया है, जो वायरिंग करते समय स्थापित करना सुविधाजनक है।कनेक्ट करने के बाद
लाइन, विभाजन बोर्ड डालें, और समान रूप से लाइन वर्ग को विभाजित करें।
9. लो-पावर मशीन के नीचे इंस्टॉलेशन साइज ड्राइंग से लैस है, और पूरी श्रृंखला 1/1 अनुपात पेपर शेल टेम्पलेट के बढ़ते छेद की स्थिति से सुसज्जित है, ताकि इलेक्ट्रिक कैबिनेट की अधिक सुविधाजनक और तेज़ स्थापना प्राप्त हो सके .

आवृत्ति कनवर्टर के अन्य मॉडल

आइटम नंबर	वोल्टेज (वी)	पावर (किलोवाट)	इनपुट वर्तमान (ए)	आउटपुट करंट (ए)	ब्रेकिंग रोकनेवाला पावर (किलोवाट)	ब्रेकिंग रोकनेवालाप्रतिरोध (Ω)	टिप्पणी
ST310-2T0.75GB	3 चरण 220V ± 10%	0.75	5.0	3.8	150	250 (≧100)	में निर्मित
ST310-2T1.5GB		1.5	6.0	5.5	300	200 (≧100)
ST310-2T2.2GB		2.2	10.5	9.0	800	100 (≧75)
ST310-2T3.7GB		3.7	10.5	9.0	800	100 (≧75)
ST310-2T5.5GB		5.5	20.5	17	1500	50 (≧ 75)
ST310-2T7.5GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		1 1	50	45	5000	30(≧16)
ST310-2T15G		15	65	60	6000	20(≧16}	वैकल्पिक
ST310-2T18.5G		18.5	80	75	9000	16(≧10)
ST310-2T22G		22	95	91	9000	13(≧10)
ST310-2T30G		30	118	112	11 किलोवाट	10(≧8)
ST310-2T37G		37	80	75	9000	16(≧10)
ST310-2T45G		45	95	91	9000	13(≧10)
ST310-2T55G		55	192*	210	22 किलोवाट	5 (≧3.3)

आवृत्ति ocnverter की अधिक छवियां

सामान्य प्रश्न:

1. हम कौन हैं?

हम गुआंग्डोंग, चीन में स्थित हैं, 2009 से शुरू, दुनिया भर में बेचते हैं।हमारे कार्यालय में कुल लगभग 201-300 लोग हैं।

2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?

बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व-उत्पादन नमूना;शिपमेंट से पहले हमेशा अंतिम निरीक्षण;

3. आप हमसे क्या खरीद सकते हैं?

VFD, कनवर्टर इन्वर्टर, अल्ट्रासोनिक मास्क वेल्डिंग मशीन

4. आपको अन्य आपूर्तिकर्ताओं से नहीं हमसे क्यों खरीदना चाहिए?

(1) हम अंतिम उपयोगकर्ताओं के लिए एक स्थिर और सुरक्षित ड्राइव प्रदान करने पर ध्यान केंद्रित करते हैं

(2) स्वचालित डिजिटल आवृत्ति वसूली अल्ट्रासोनिक, बेहतर प्रदर्शन, स्थिर गुणवत्ता

5. हम कौन सी सेवाएं प्रदान कर सकते हैं?

स्वीकृत वितरण: शर्तें: एफओबी, सीएफआर, सीआईएफ, ईएसडब्ल्यू, डीडीपी, डीडीयू, एक्सप्रेस डिलीवरी；

स्वीकृत भुगतान: मुद्रा: यूएसडी, यूरो, जेपीवाई, सीएडी, एयूडी, एचकेडी, सीएनवाई;

स्वीकृत भुगतान प्रकार: टी / टी, एल / सी, डी / पीडी / ए, मास्टरकार्ड, क्रेडिट कार्ड, पेपैल, वेस्टर्न, यूनियन, कैश;

बोली जाने वाली भाषा: अंग्रेजी, चीनी

6. लीड टाइम के बारे में क्या?

सामान्य उत्पादों के लिए, हम स्टॉक रखते हैं, आपका भुगतान प्राप्त करने के 1-3 दिन बाद शिप कर सकते हैं।बड़ी मात्रा और विशेष उत्पादों के लिए, कृपया हमारे विक्रेता के साथ लीड टाइम की जांच करें।
