| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | STABLECU |
| प्रमाणन: | CE |
| मॉडल संख्या: | ST310-4T18.5GB |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| पैकेजिंग विवरण: | 1 पीसी / पॉलीबैग, 100 पीसी / बड़ा पॉलीबैग, 300 पीसी / सीटीएन |
| प्रसव के समय: | 5-8 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| सामग्री: | एबीएस + पीसी | शक्ति: | 18.5 किलोवाट |
|---|---|---|---|
| वोल्टेज: | 380V | अवस्था: | 3 चरण |
| रंग: | हुआवेई ग्रे | टाइप: | एसी/एसी कन्वर्टर्स |
| पैकेजिंग सामग्री: | गत्ते का डिब्बा या लकड़ी | बिक्री के बाद सेवा प्रदान की गई: | तकनीकी समर्थन |
| हाई लाइट: | 18.5 किलोवाट तीन चरण आवृत्ति इन्वर्टर,OEM तीन चरण आवृत्ति इन्वर्टर,3 चरण मोटर के लिए 18.5 किलोवाट परिवर्तनीय गति ड्राइव |
||
18.5KW आवृत्ति कनवर्टर तीन चरण एसी मोटर समायोज्य गति ड्राइव
चर आवृत्ति ड्राइव का विवरण
ST310 इन्वर्टर श्रृंखला एक शक्तिशाली उच्च-प्रदर्शन वर्तमान वेक्टर इन्वर्टर है, जो महसूस कर सकता है
एसिंक्रोनस मोटर का नियंत्रण, वी / एफ नियंत्रण मोड, कई कार्यों वाली एक मशीन, महसूस कर सकती है
एकाधिक आवृत्ति स्विचिंग, और कपड़ा के लिए इस्तेमाल किया जा सकता है, स्वचालित उत्पादन उपकरण के लिए ड्राइव
जैसे पेपरमेकिंग, वायर ड्राइंग, मशीन टूल्स, पैकेजिंग और भोजन।
चर आवृत्ति ड्राइव का उत्पाद परीक्षण
अर्द्ध-तैयार उत्पाद परीक्षण
सभी अर्द्ध-तैयार उत्पादों के संसाधित होने के बाद, गुणवत्ता विभाग एक व्यापक कार्य करेगा
उपस्थिति परीक्षण और विद्युतीकरण परीक्षण।परीक्षण पूरा होने के बाद, पेशेवर तीन परतें लागू करेंगे
तीन-सबूत पेंट का, और कुछ उत्पाद विद्युतीकरण उम्र बढ़ने के परीक्षण से गुजरेंगे।
उत्पाद परीक्षण की निरंतरता सुनिश्चित करने के लिए सभी परीक्षण डेटा संग्रहीत किए जाते हैं।असामान्य परीक्षण डेटा को वापस बुलाया जा सकता है
और बाद में जांच की।
तैयार उत्पाद परीक्षण
उत्पादन पूरा होने के कम से कम 12 घंटे बाद, विश्वसनीयता सुनिश्चित करने के लिए उम्र बढ़ने का तापमान 55 डिग्री है
आंतरिक इलेक्ट्रॉनिक घटकों की।
उम्र बढ़ने के पूरा होने के बाद, लोडिंग, प्रभाव, तेजी से त्वरण और मंदी जैसे लोड परीक्षण किए जाते हैं
उत्तेजना मोटर के साथ, और उत्पाद की स्थिरता सुनिश्चित करने के लिए उत्पाद के इनपुट और आउटपुट पोर्ट का परीक्षण किया जाता है
प्रदर्शन और विभिन्न कार्य
चर आवृत्ति ड्राइव के तकनीकी पैरामीटर
| पावर इनपुट | रेटेड वोल्टेज | 3 चरण 380 वी |
| मूल्यांकन आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज | |
| स्वीकार्य वोल्टेज में उतार-चढ़ाव | निरंतर वोल्टेज में उतार-चढ़ाव ± 10% है, और लघु उतार-चढ़ाव -15% ~ + 10% है, यानी 323V ~ 528V | |
| वोल्टेज असंतुलन दर 3% से कम है, और विरूपण दर IEC61800-2 . की आवश्यकताओं को पूरा करती है | ||
| स्वीकार्य आवृत्ति उतार-चढ़ाव | ± 5% | |
| रेटेड इनपुट वर्तमान | खंड 2.4 देखें | |
| पावर आउटपुट | मानक मोटर | खंड 2.4 देखें |
| वर्तमान मूल्यांकित | खंड 2.4 देखें | |
| आउटपुट वोल्टेज | 3 चरण: 0 ~ रेटेड इनपुट वोल्टेज, ± 3% से कम त्रुटि | |
| आउटपुट आवृत्ति | 0.00～300.00 हर्ट्ज, प्रत्येक इकाई 0.01 हर्ट्ज | |
| अधिभार क्षमता | 150% 1min, 180% 10s, 200% 0.5s | |
|
नियंत्रण सुविधा |
नियंत्रण विधा | सरल वेक्टर नियंत्रण |
| गति सिमा | 1:100 | |
| गति नियंत्रण सटीकता | ± 0.5% | |
| स्टार्ट टॉर्क | 0.5 हर्ट्ज: 180% | |
|
उत्पाद का मूल प्रदर्शन
|
आवृत्ति शुरू करें | 0.00～600.00 हर्ट्ज |
| त्वरण और मंदी का समय | 0.00～60000s | |
| वाहक आवृत्ति | 0.7kHz～16kHz | |
| फ़्रिक्वेंसी सेटिंग मोड | डिजिटल सेटिंग+ऊपर/नीचे सिमुलेशन सेटिंग संचार सेटिंग पल्स सेटिंग प्राथमिक और सहायक संचालन |
|
| स्टार्ट मोड | प्रारंभ आवृत्ति से प्रारंभ करें डीसी इंजेक्शन शुरू स्पीड ट्रैकिंग शुरू |
|
| स्टॉप मोड | धीमा पड़ाव फ्री स्टॉप डिसेलेरेशन + डीसी ब्रेकिंग स्टॉप |
|
| ऊर्जा खपत ब्रेकिंग क्षमता |
22KW और उससे कम की अंतर्निर्मित ब्रेकिंग इकाइयों को 30 से 110KW ब्रेकिंग इकाइयों में से चुना जा सकता है |
|
| डीसी तोड़ने की क्षमता | डीसी ब्रेकिंग की आवृत्ति प्रारंभ करें: 0.00Hz～50.00Hz डीसी ब्रेकिंग करंट: 0%～100% डीसी ब्रेक लगाना समय: 0.00s～10.00s |
|
| विशेषताएँ | पैरामीटर कॉपी, पैरामीटर बैकअप, कॉमन डीसी बस, रिसेसिव दिखाने के लिए फ्लेक्सिबल फंक्शन कोड, सभी प्रकार के प्राथमिक और सहायक दिए गए और स्विचिंग, विश्वसनीय गति खोज, विभिन्न प्रकार के त्वरण और मंदी वक्र चयन, एनालॉग मात्रा का स्वचालित सुधार, स्लग कंट्रोल फ़ंक्शन, 16 गति तक समर्थित किया जा सकता है (दो गति लचीली आवृत्ति सेटिंग मोड का समर्थन करते हैं), निश्चित लंबाई नियंत्रण फ़ंक्शन, गिनती फ़ंक्शन, ब्रेकडाउन रिकॉर्ड के तीन सेट, अति-उत्तेजना ब्रेकिंग फ़ंक्शन, ओवर-वोल्टेज स्टॉल, अंडर-वोल्टेज स्टॉल, पावर डाउन पुनरारंभ समारोह, कूद आवृत्ति समारोह, आवृत्ति बाध्यकारी समारोह, त्वरण और मंदी समय मुक्त स्विचिंग समारोह के चार चरणों, मोटर तापमान संरक्षण समारोह, लचीला प्रशंसक नियंत्रण समारोह, प्रक्रिया पीआईडी नियंत्रण समारोह, सरल पीएलसी नियंत्रण समारोह, लचीला बहुआयामी कुंजी सेटिंग समारोह, ड्रॉप नियंत्रण समारोह, अतुल्यकालिक मशीन की पैरामीटर पहचान, कमजोर चुंबकीय नियंत्रण समारोह | |
| पर्यावरण का उपयोग करना | जगह का उपयोग करना | इनडोर, सीधी धूप से बाहर।कोई धूल, संक्षारक गैस, ज्वलनशील गैस, तेल धुंध, जल वाष्प, टपकता या नमक, आदि |
| ऊंचाई | 0～2000m 1000 मीटर से अधिक, रेटेड आउटपुट करंट प्रत्येक 100 मीटर की वृद्धि के लिए 1% कम हो जाता है |
|
| तापमान | -10 ℃ ~ 40 ℃ और 40 ℃ ~ 50 ℃ के बीच, प्रत्येक 1 ℃ वृद्धि के लिए रेटेड आउटपुट करंट 1% कम हो जाता है | |
| नमी | 5～95%, संक्षेपण की अनुमति नहीं है | |
| कंपन | 5.9 m/s2 (0.6g) से कम | |
| भंडारण तापमान | -40 ℃ ～ + 70 ℃ | |
| संरक्षण ग्रेड | आईपी20 | |

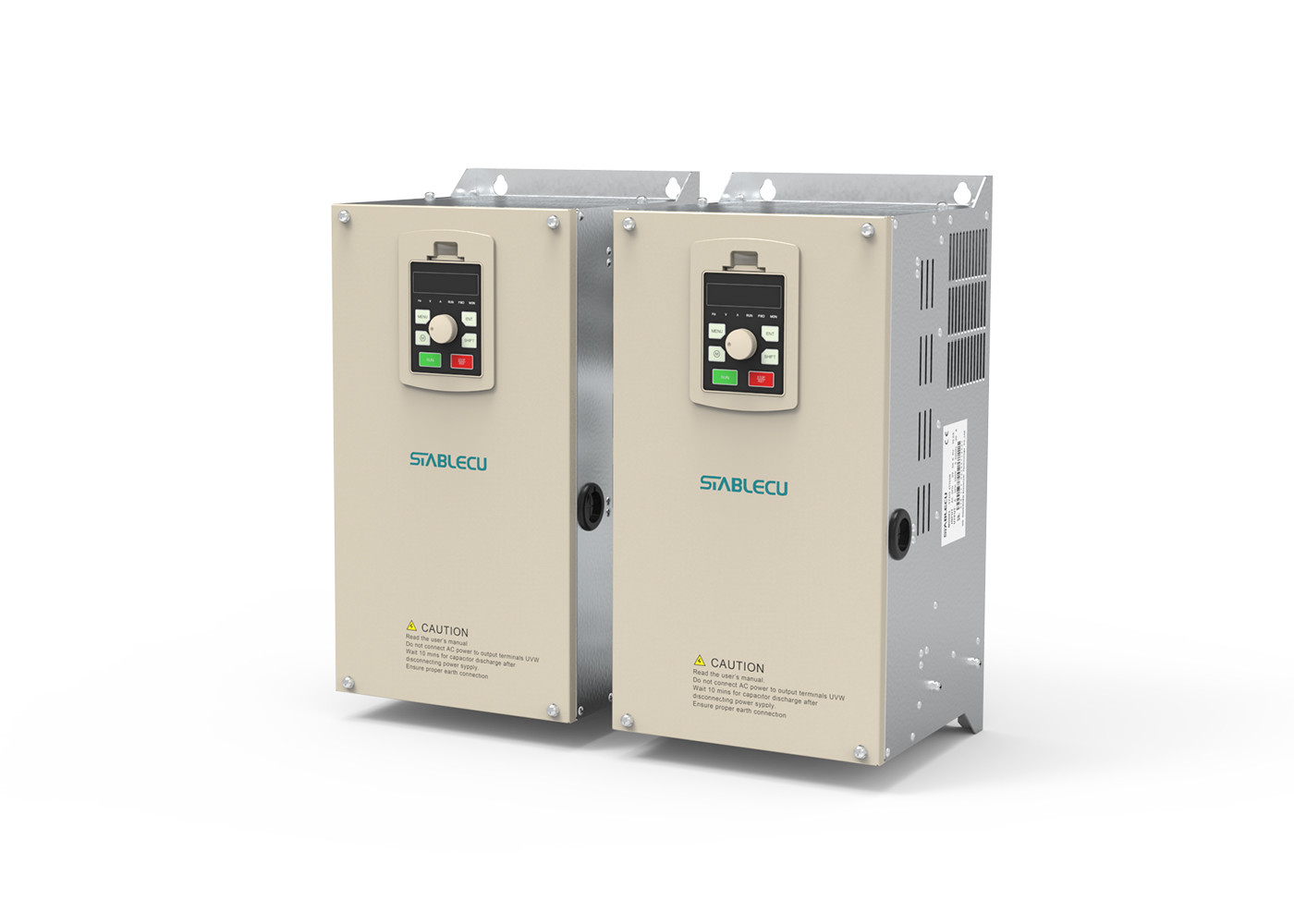

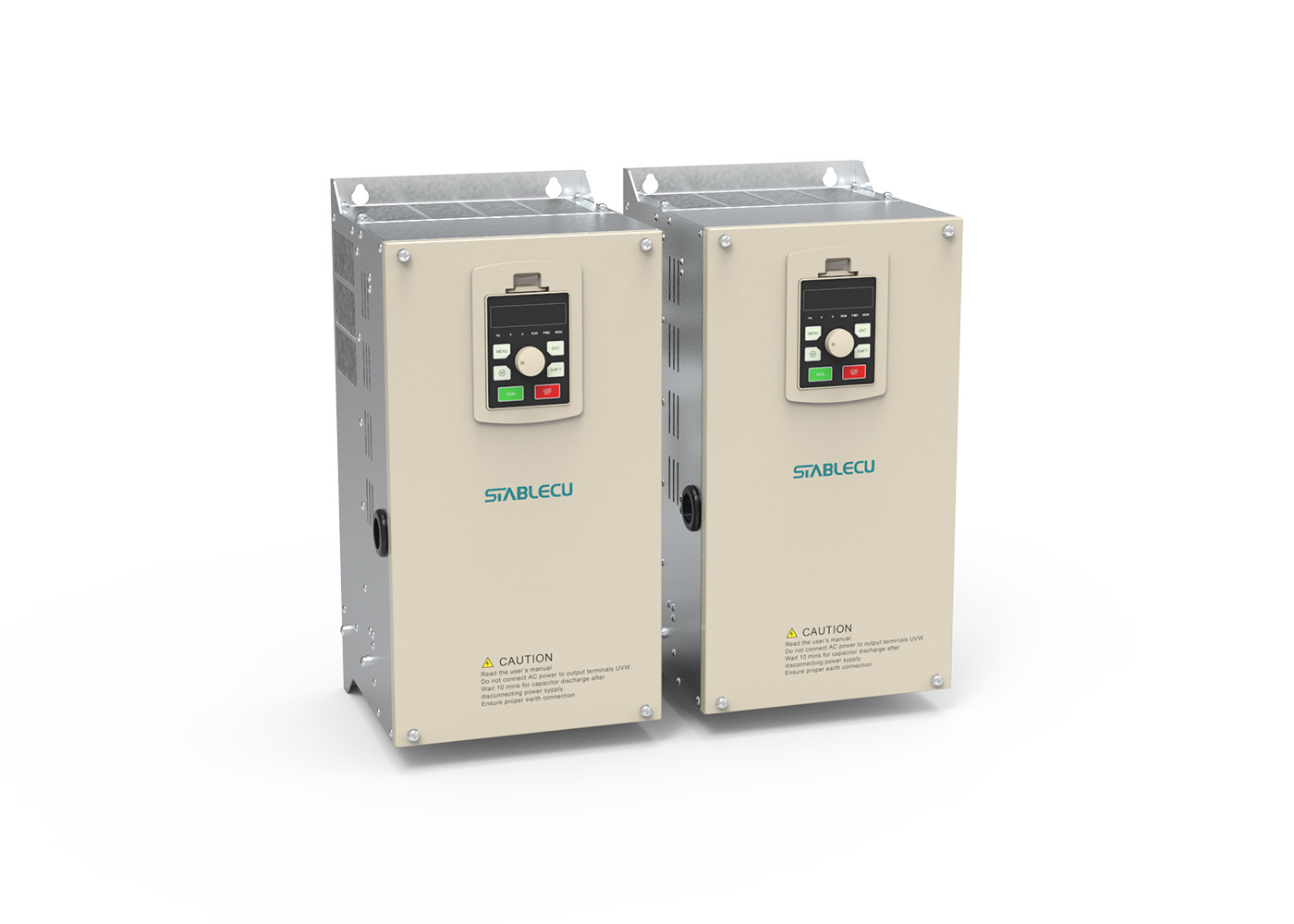

चर आवृत्ति ड्राइव की विस्तृत छवियां
सामान्य प्रश्न
1. हम कौन हैं?
हम गुआंग्डोंग, चीन में स्थित एक निर्माता हैं, 2009 से शुरू, घरेलू बाजार (100.00%) को बेचते हैं।
हमारे कार्यालय में कुल लगभग 201-300 लोग हैं।
2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व-उत्पादन नमूना;शिपमेंट से पहले हमेशा अंतिम निरीक्षण।
3. आप हमसे क्या खरीद सकते हैं?
अल्ट्रासोनिक जेनरेटर, पीएलसी / मोशन कंट्रोलर, सर्वो मोटर और स्टेपर मोटर, फ्रीक्वेंसी कन्वर्टर,
स्वचालन प्रणाली विकास और इलेक्ट्रिक बॉक्स का पूरा सेट।
4. क्या आप अनुकूलन सेवाएं प्रदान करते हैं?
हाँ, हम आपकी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।कृपया हमें एक जांच भेजें,
आपकी पूछताछ का उत्तर 12 घंटे के भीतर दिया जाएगा।
5. हम कौन सी सेवाएं प्रदान कर सकते हैं?
स्वीकृत वितरण शर्तें: एफओबी, सीएफआर, सीआईएफ, ईएसडब्ल्यू, डीडीपी, डीडीयू, एक्सप्रेस डिलीवरी;
स्वीकृत भुगतान मुद्रा: USD, EUR, JPY, CAD, AUD, HKD, CNY;
स्वीकृत भुगतान प्रकार: टी/टी, एल/सी, डी/पीडी/ए, मनीग्राम, क्रेडिट कार्ड, पेपैल, वेस्टर्न यूनियन, नकद;
बोली जाने वाली भाषा: अंग्रेजी, चीनी।
